Описание

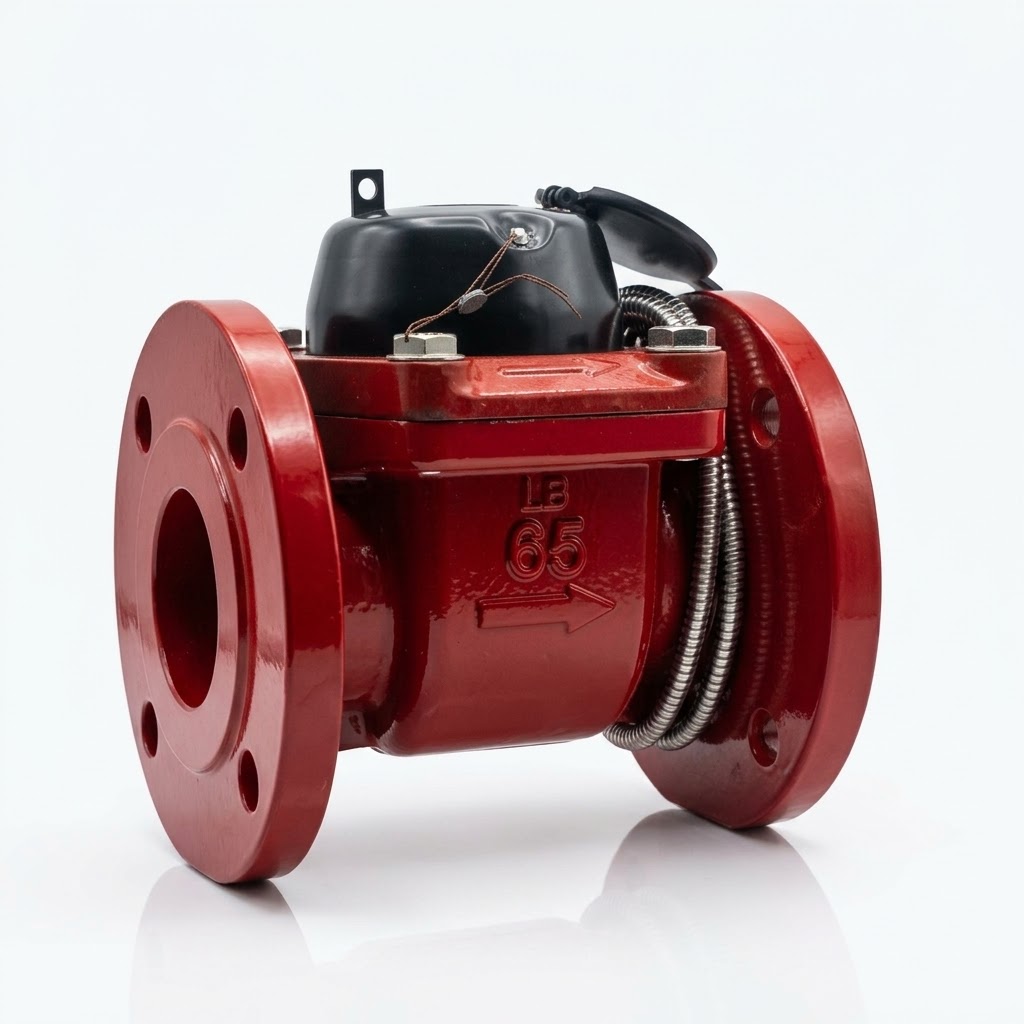

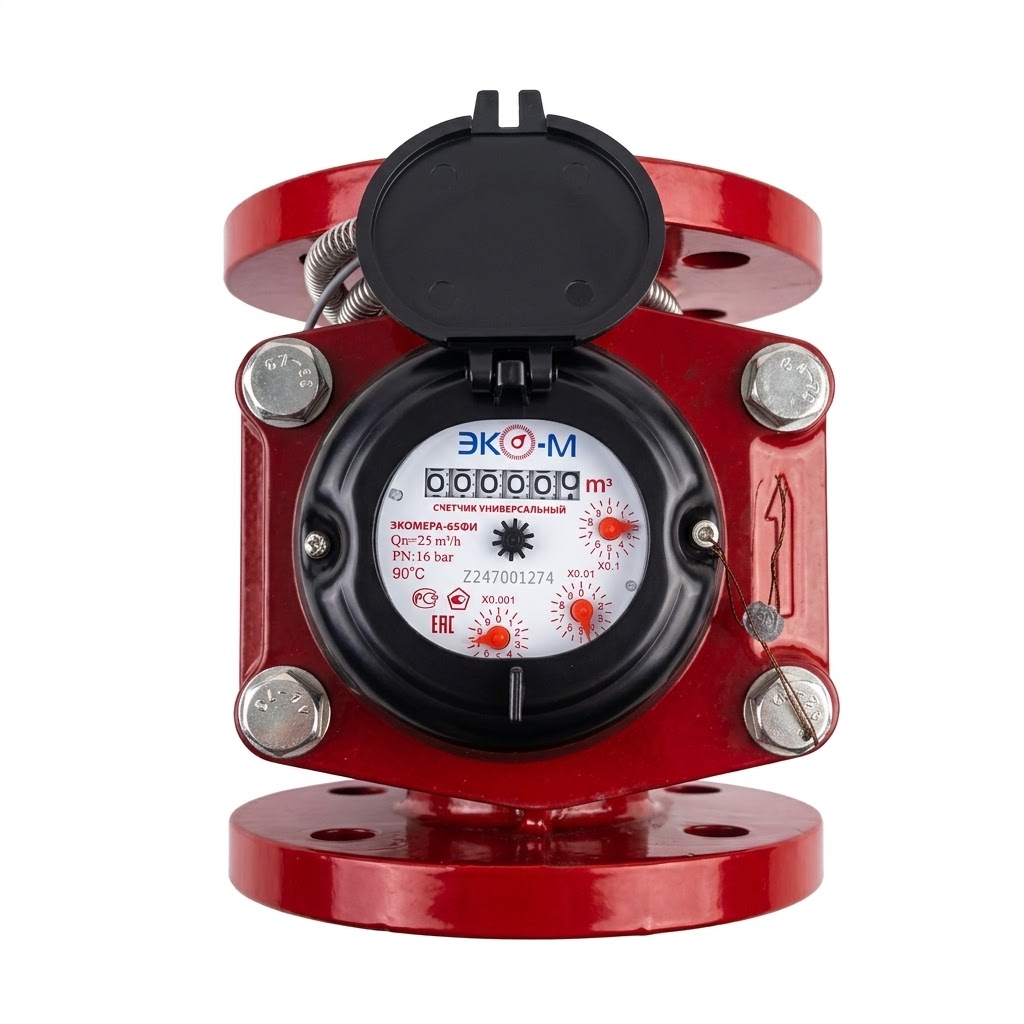

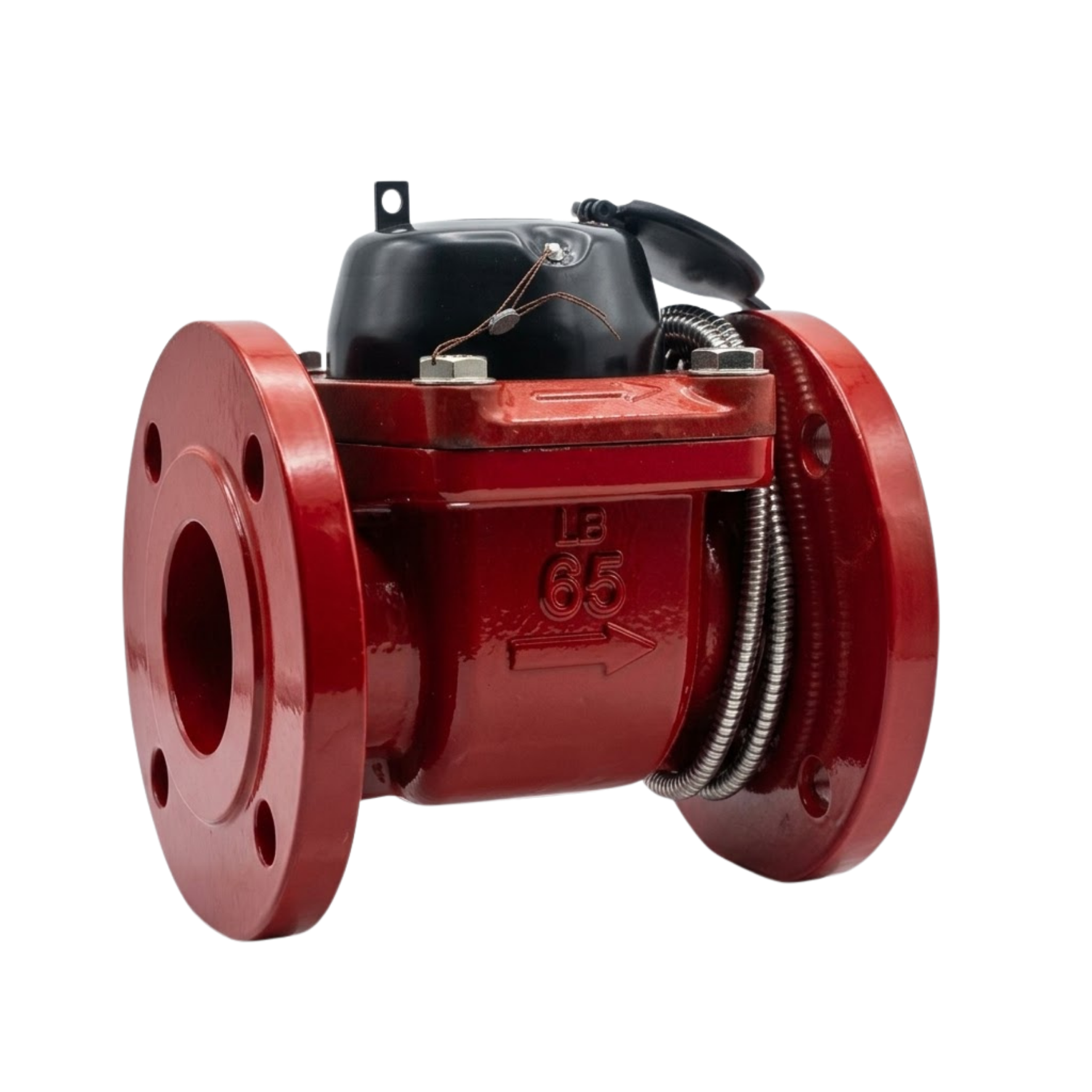

Турбинные счетчики воды «ЭКОМЕРА-65ФИ» состоят из чугунного корпуса с фланцевыми соединениями и взаимозаменяемого измерительного механизма (измерительная вставка с турбиной, крышка корпуса, индикаторное устройство с магнитной муфтой и счетным механизмом, смонтированные вместе).
Принцип работы:

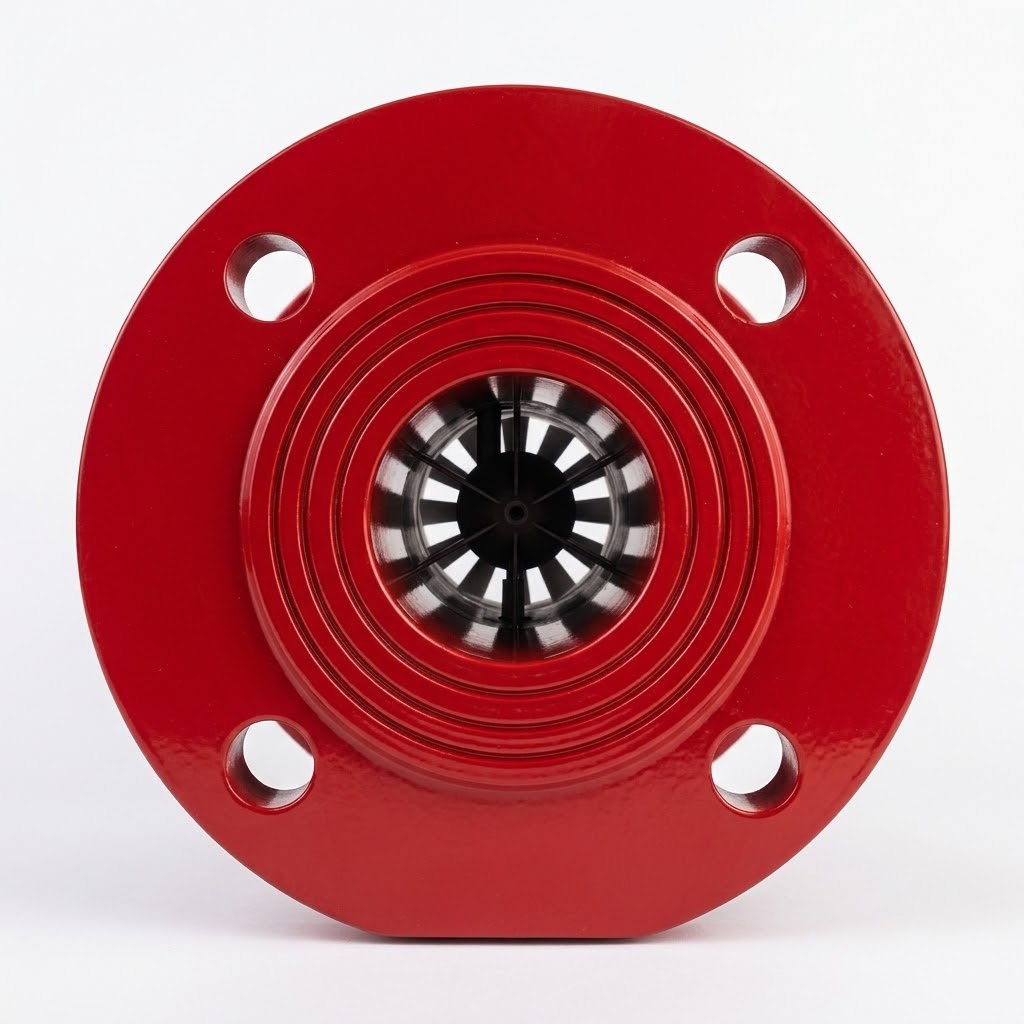

Принцип работы счетчика заключается в измерении числа оборотов турбины, вращающейся под действием протекающей воды. Поток воды попадает в корпус счетчика и далее, через струевыпрямитель, в измерительный механизм, где в твердых опорах с низким коэффициентом трения в вертикальном положении (поперек потока) вращается турбина. Вода, пройдя через измерительный механизм, поступает в выходной патрубок. Скорость вращения турбины пропорциональна расходу воды.
Конструктивные особенности:
-
Прочный корпус: чугунный корпус с фланцевыми соединениями.
-
Импульсный выход: оснащен встроенным герконовым датчиком для дистанционного съема данных.
-
Надежность: взаимозаменяемый измерительный механизм в виде единого блока.
-
Межповерочный интервал: 5 лет.
«Турбинные счетчики воды ЭКОМЕРА-65ФИ» — Зарегистрирован в реестре государственной системы обеспечения единства измерений Республики Казахстан.
| Наименование параметра | Значение |
| Артикул | Э-Ф65-УИ |
| Диаметр условного прохода (Ду) / подключения | 65 мм |
| Минимальный расход (Qmin) — Класс B | 0,45 м³/ч |
| Минимальный расход (Qmin) — Класс A | 2,0 м³/ч |
| Номинальный расход (Qn) | 90,0 м³/ч |
| Максимальный расход (Qmax) | 180,0 м³/ч |
| Порог чувствительности | не более 0,5 × Qmin |
| Температура рабочей среды | от +5 до +90 °С (Универсальный) |
| Максимальное рабочее давление | 1,6 МПа (16 кгс/см²) |
| Монтажная длина | 200 мм |
| Класс точности | А, В |
| Импульсный выход | Да |
| Цена импульса | 0,1 м³/имп. |
| Цена наименьшего деления | 0,001 м³ |
Комплектация:
- Счетчик воды ЭКОМЕРА-65ФИ – 1 шт.
- Паспорт – 1 экз.
- Упаковка – 1 шт.
