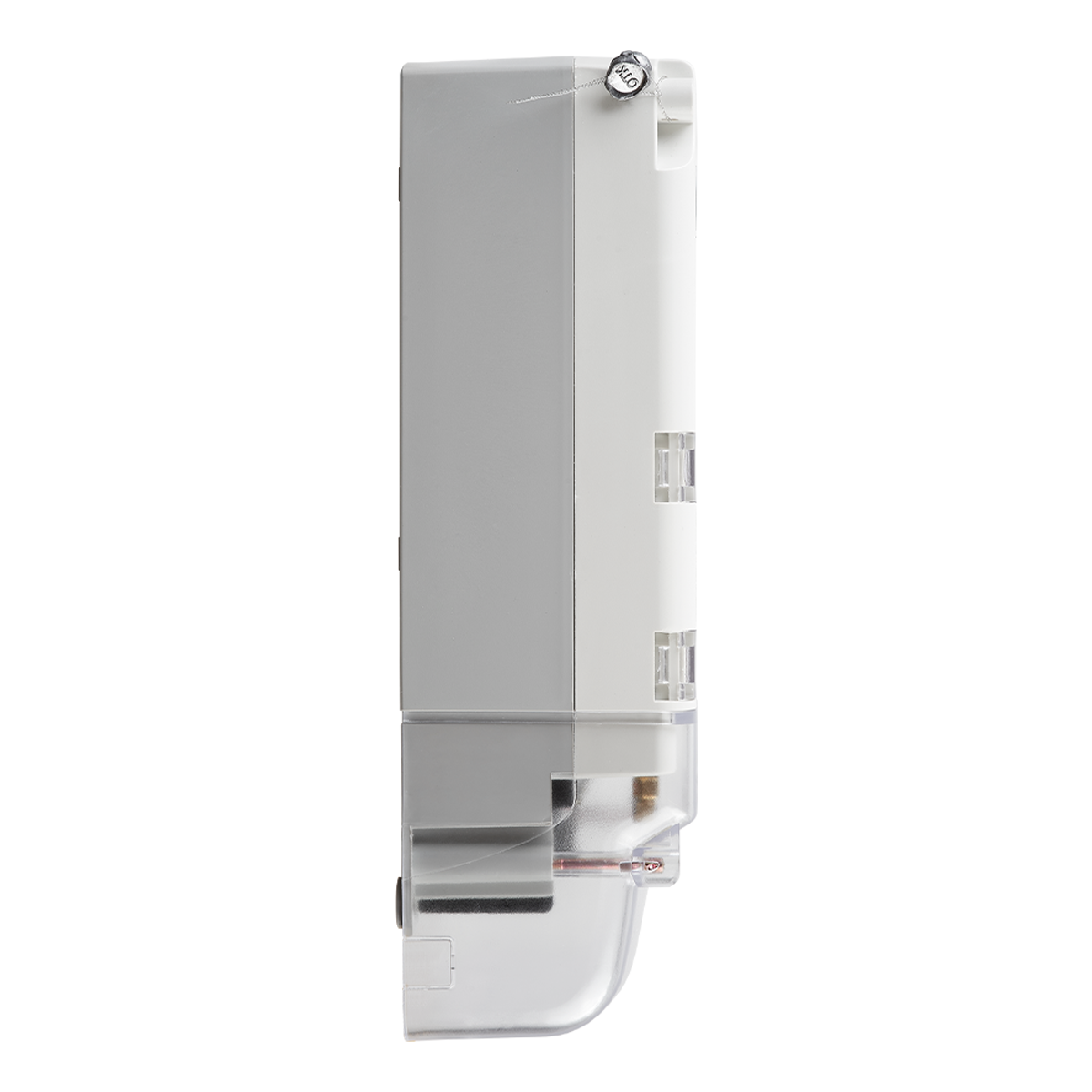

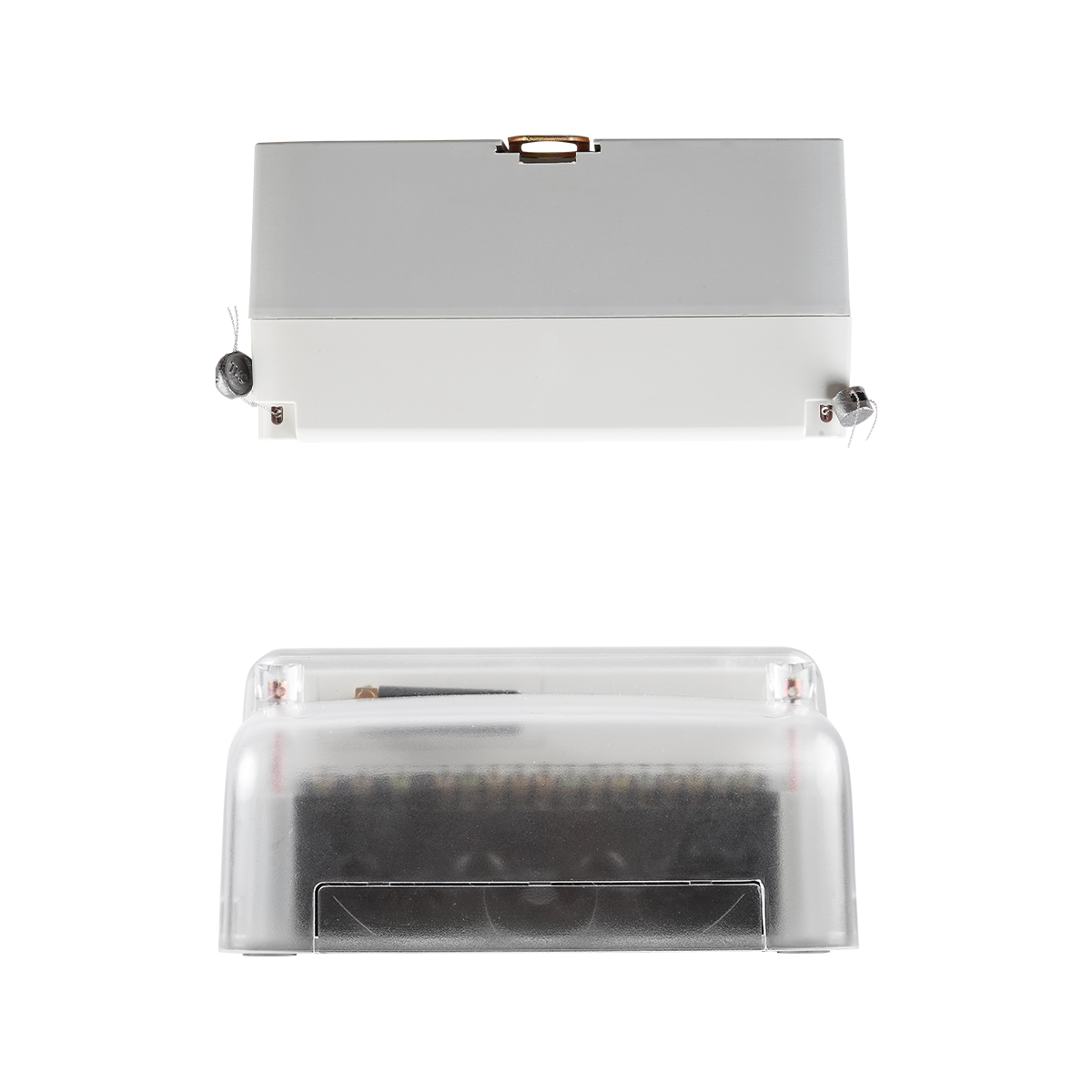

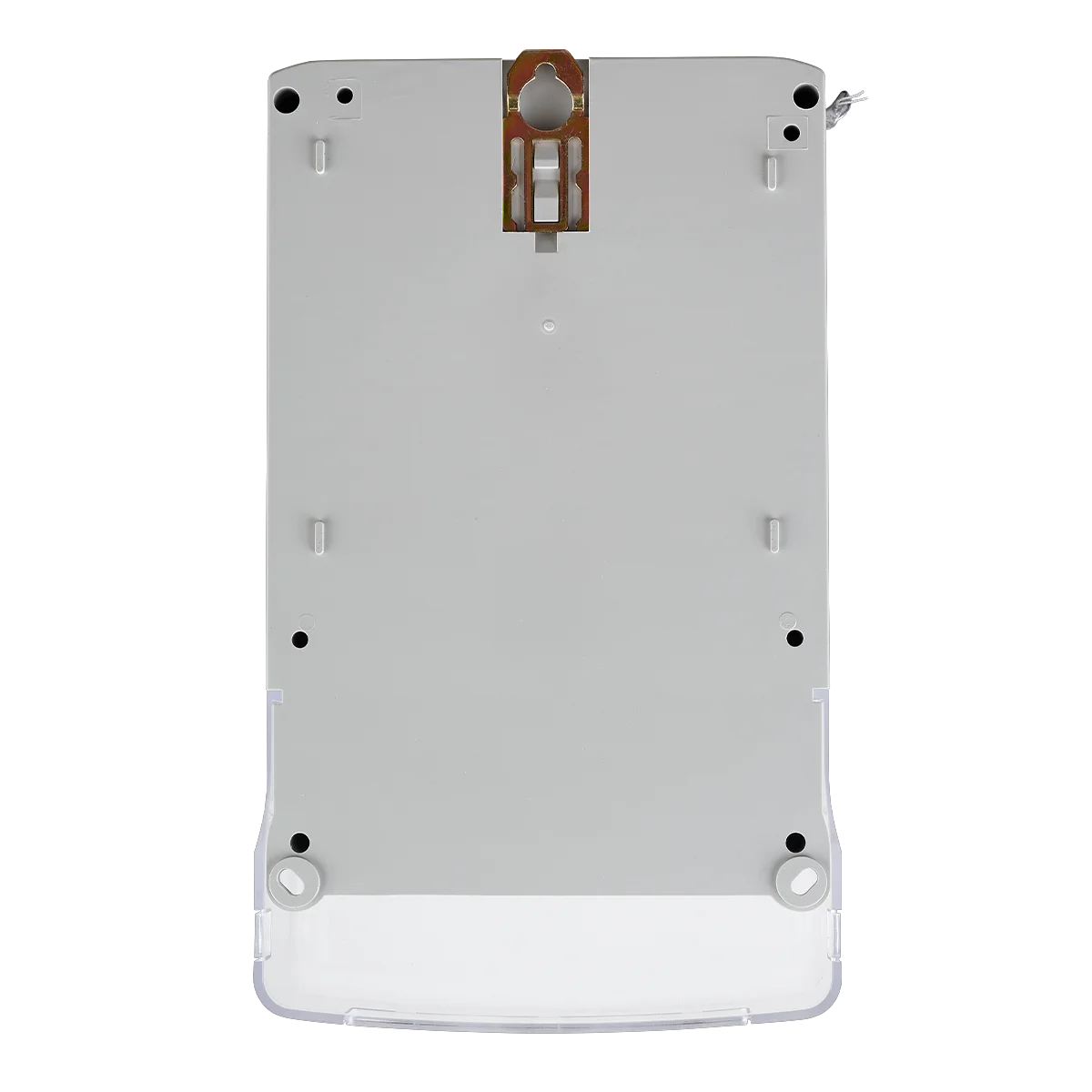

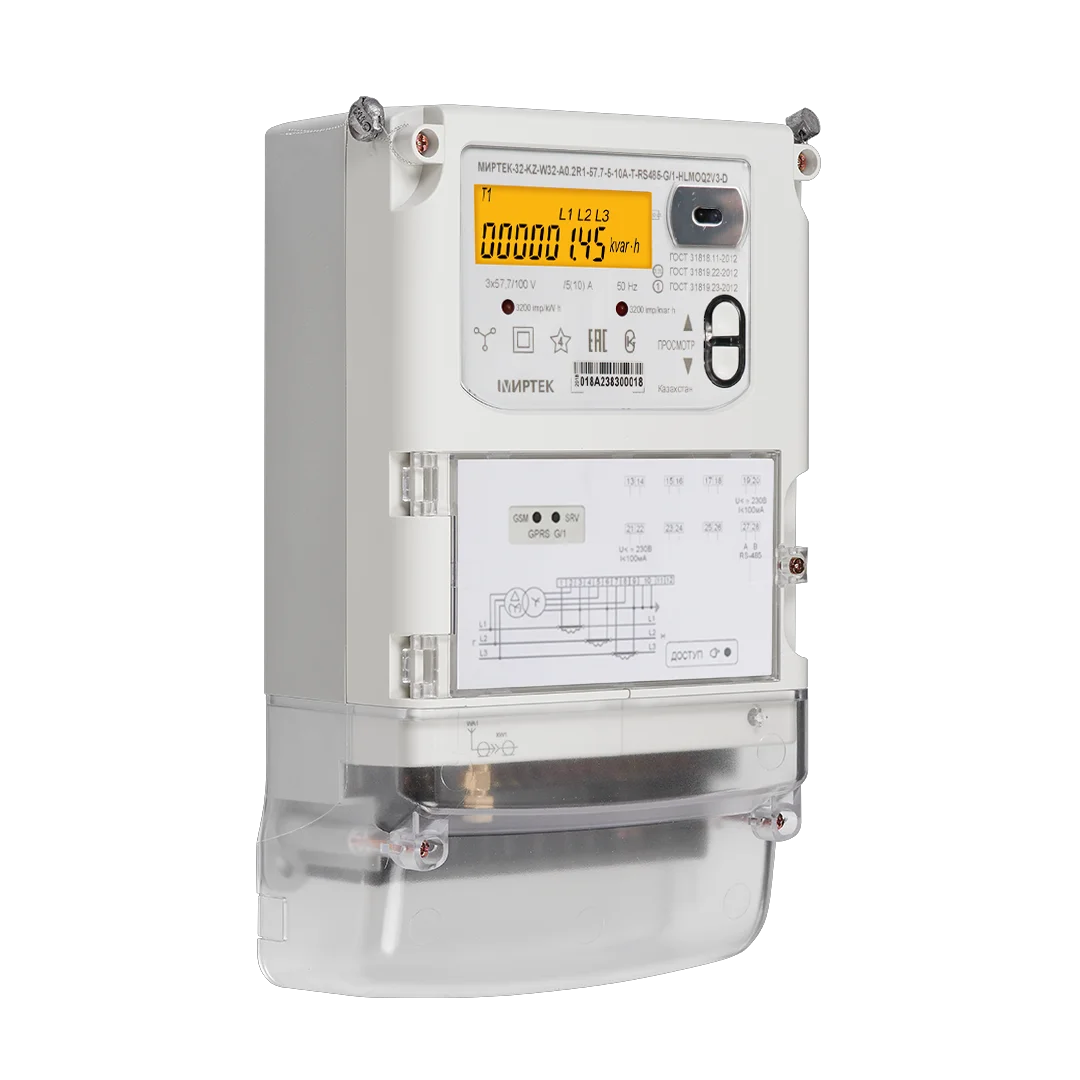

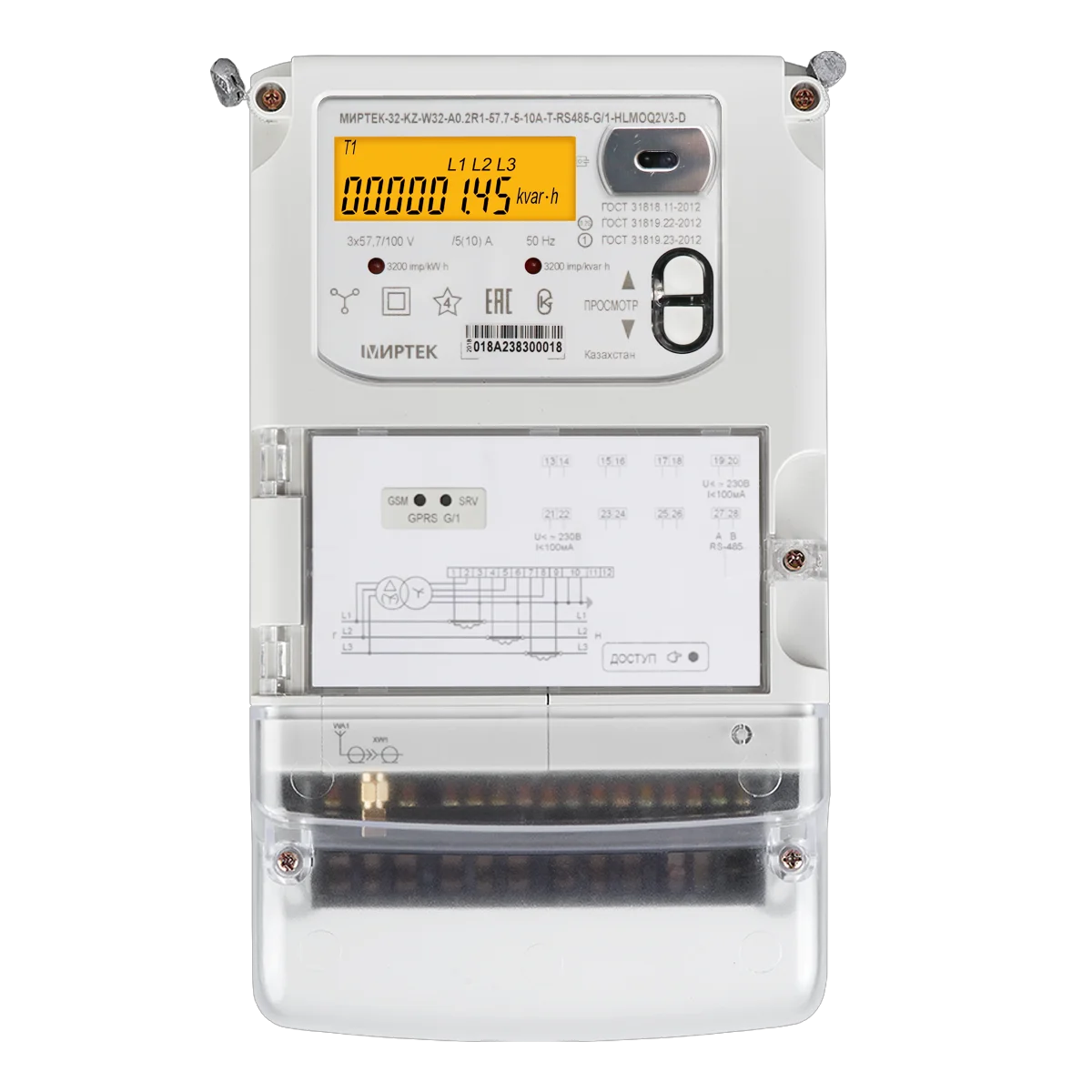

Счётчик электроэнергии трёхфазный многофункциональный.
Прибор рекомендован для установки в местах произведения расчётов. Измеряет активную и реактивную электрическую энергию суммарно и по каждой фазе отдельно.
Позволяет организовать многотарифный учёт с передачей накопленной информации по беспроводным и проводным каналам связи.
Соответствует стандартам:
- ГОСТ 31 818.11−2012
- ГОСТ 31 819.21−2012
- ГОСТ 31 819.22−2012
- ГОСТ 31 819.23−2012
Официально внесён в базу АО «КазНИИСА»
Характеристики
| Параметр | Значение |
|---|---|
| Класс точности по ГОСТ 31819.21-2012 | 1 |
| Класс точности по ГОСТ 31819.22-2012, S | 0.2 или 0.5 |
| Класс точности по ГОСТ 31819.23-2012 | 1 |
| Номинальное напряжение, В | 57,7, 220 или 230 |
| Диапазон напряжений питания, Uном | от 0,75 до 1,2 |
| Частота измерительной сети, Гц | (50±7,5) |
| Базовый (номинальный) ток, А | 1, 5 или 10 |
| Максимальная сила тока, А | 10, 100 |
| Диапазон значений постоянной счётчика по активной электрической энергии, имп/(кВт·ч) | от 800 до 10000 |
| Диапазон значений постоянной счётчика по реактивной электрической энергии, имп/(квар·ч) | от 800 до 10000 |
| Стартовый ток | • 12,5 мА для счётчиков непосредственного включения с базовым током 5 А, класса точности 1 по ГОСТ 31819.21-2012 или ГОСТ 31819.23-2012
• 25 мА для счётчиков непосредственного включения с базовым током 10 А, класса точности 1 по ГОСТ 31819.21-2012 или ГОСТ 31819.23-2012
• 10 мА для счётчиков трансформаторного включения с базовым током 5 А, класса точности 1 по ГОСТ 31819.21-2012 или ГОСТ 31819.23-2012 • 5 мА для счётчиков трансформаторного включения с базовым током 5 А, класса точности 0,2S или 0.5S по ГОСТ 31819.22-2012
• 1 мА для счётчиков трансформаторного включения с базовым током 1 А, класса точности 0,2S или 0.5S по ГОСТ 31819.22-2012 |
| Полная (активная) мощность, потребляемая цепью напряжения счётчика при номинальном напряжении, нормальной температуре, номинальной частоте, не превышает | 10 В·А (2 Вт) |
| Полная мощность, потребляемая каждой цепью тока при базовом токе, нормальной температуре и номинальной частоте сети, не превышает | 0,3 В·А |
| Диапазон рабочих температур, °С | от -40 до +70 |
| Межповерочный интервал, лет | 16 |
| Срок службы счётчика, не менее, лет | 30 |
| Средняя наработка на отказ, не менее, ч | 220000 |
| Вес устройства, кг | 2 |
