Счётчик для подсчета импульсов

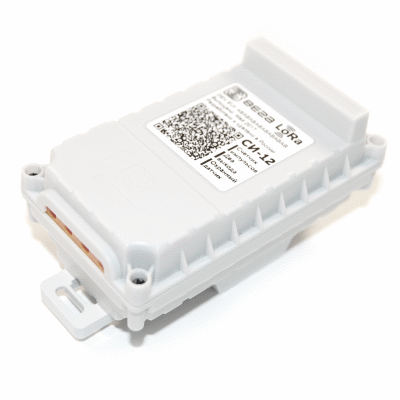

Счетчик импульсов Вега СИ-12 Реле — предназначен для выполнения счета импульсов, приходящих на 4 независимых входа, с последующим накоплением и передачей этой информации в сеть LoRaWAN, а также для управления маломощными исполнительными устройствами посредством встроенных реле.
Также устройство Вега СИ-12 Реле может применяться в качестве охранного блока, — все его входы могут быть настроены на использование в качестве охранных.
Счетчик имеет два выхода реле и может использоваться в качестве устройства управления.
Счетчик импульсов может быть использован на приборах учета коммунальных ресурсов и промышленном оборудовании с выходом типа геркон (сухой контакт) или открытый коллектор.
Особенности:
- Устройство класса С
- Частотные планы RU868, EU868, KZ865 — по умолчанию
- Частотные планы IN865, AS923, AU915, KR920, US915 — опция заказа
- Возможность задания произвольного частотного плана (на основе EU868)
- Сохранение непереданных пакетов в памяти (до 200 записей)
- Два выхода реле
- Измерение температуры
- Привязка показаний ко времени по внутренним часам
- Период выхода на связь — раз в 5, 15, 30 минут, 1, 6, 12 или 24 часа
- Период накопления показаний — раз в 5, 15, 30 минут, 1, 6, 12 или 24 часа
- Поддержка ADR (Adaptive Data Rate)
- Поддержка отправки пакетов с подтверждением (настраивается)
- Способ активации OTAA, ABP (настраивается)
- Два режима работы «Активный» и «Склад»
- Выход на связь при сработке охранных входов
- Возможность управления исполнительными устройствами посредством встроенных реле
- Чувствительность: до -138dBm
- Настройка через USB-интерфейс с помощью Vega LoRaWAN Configurator
Характеристики:
| Входы импульсные | до 4 |
| Максимальная частота импульсного сигнала | 200 Гц |
| Выходы реле | 2 |
| Входы охранные | до 4 |
| USB-порт | mini-USB, type B |
| Диапазон рабочих температур, °С | -40…+85 |
| Встроенный датчик температуры | да |
| Класс устройства LoRaWAN | C |
| Количество каналов LoRaWAN | 16 |
| Частотный план | RU868, EU868, AS923, AU915, US915, KZ865, произвольный (на основе EU868) |
| Способ активации в сети LoRaWAN | ABP или OTAA |
| Период накопления данных | 5, 15, 30 минут, 1, 6, 12 или 24 часа |
| Период выхода на связь | 5, 15, 30 минут, 1, 6, 12 или 24 часа |
| Тип антенны LoRaWAN | внутренняя |
| Чувствительность | -138 дБм |
| Дальность радиосвязи в сельской местности | до 15 км |
| Дальность радиосвязи в плотной городской застройке | до 5 км |
| Мощность передатчика по умолчанию | 25 мВт (настраивается) |
| Максимальная мощность передатчика | 100 мВт |
| Напряжение внешнего питания | 8…35 В |
| Размеры корпуса, не более, мм | 90 х 49 х 46 |
| Степень защиты корпуса | IP65 |

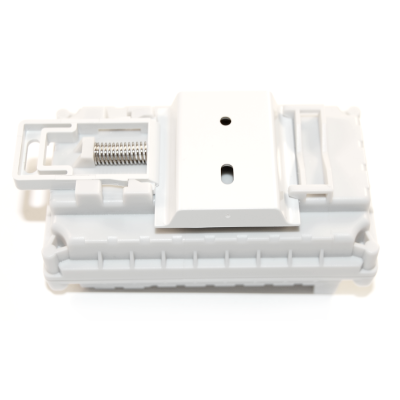

| Крепление | стяжками к опоре, на DIN-рейку, настенное |
| Габариты упаковки, мм | 95 х 50 х 46 |
| Вес комплекта в упаковке, кг | 0,095 |
