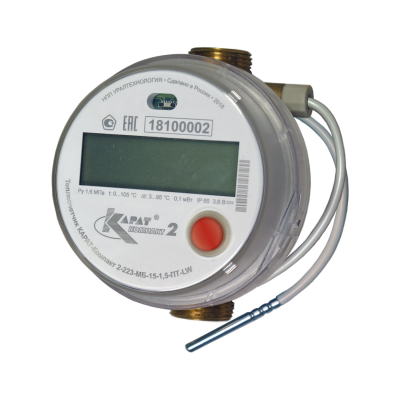

Описание счетчика тепла:
- Ду=20; Ном. расход=2,5 м³/ч; Исполнение "моноблок" на обратный трубопровод;
- ДУ:Ду=20
- Ном. расход м³/ч:Q=2,5
- Входы для датчиков температуры:Встроены
- Интерфейс M-Bus и 3 импульсных входа; оптопорт
| Характеристика | Значение параметра |
|---|---|
| Метрологические характеристики | |
| Суммарное значение с нарастающим итогом при измерении объема, м³ | до 99999,999 |
| Суммарное значение с нарастающим итогом при измерении тепловой энергии, Гкал (ГДж, МВт·ч, кВт·ч) | до 99999,999 |
| Пределы допускаемой абсолютной погрешности при измерении температуры, °C где: t – измеренное значение температуры, °С |
± (0,3 + 0,005⋅t) |
| Пределы допускаемой абсолютной погрешности при измерении разности температуры, °C где: Δt - значение разности температуры в подающем и обратном трубопроводах, °С |
± (0,09 + 0,005·Δt) |
Пределы допускаемой относительной погрешности при измерении объёма, % в диапазонах:
|
|
| Пределы допускаемой относительной погрешности при измерении тепловой энергии, % где: qi и qmax- значение расхода теплоносителя и его наибольшее значение, м³/ч |
±(2+12/Δt + 0,01⋅qmax/qi) |
| Пределы допускаемой относительной погрешности при измерении и преобразовании количества импульсов, не менее 3000 импульсов, в измеряемые величины, % | ± 0,04 |
| Пределы допускаемого суточного хода часов, с | ± 9 |
| Монтажные характеристики | |
| Диапазон измерений температуры, °С | 0 – 105 |
| Диапазон измерений разности температуры, °С | 3 – 95 |
| Максимальное рабочее давление, МПа | 1,6 |
| Длина кабеля измерительного преобразователя температуры, м, не более | 1,5 (5,0)* |
| Диаметр измерительного преобразователя температуры, мм, не более | 5,2 |
Рабочие условия эксплуатации:
|
|
| Степень защиты оболочки от попадания пыли и воды, ГОСТ 14254-96 | IP65 |
| Эксплуатационные характеристики | |
| Срок службы элемента питания, лет, не менее | 5 |
| Средняя наработка на отказ, ч, не менее | 75 000 |
| Средний срок службы, лет | 12 |
* — поставляется по отдельному заказу.
Встроенный в теплосчетчик расходомер обладает следующими характеристиками, в зависимости от Ду:| Характеристика | Величина | |
|---|---|---|
| Диаметр условного прохода (Ду), мм | 15 | 20 |
| Максимальный расход qmax, м³/ч | 3,0 | 5,0 |
| Номинальный расход qn, м³/ч | 1,5 | 2,5 |
| Переходный расход qt, м³/ч | 0,15 | 0,25 |
| Минимальный расход qmin, м³/ч | 0,015 | 0,025 |
| Габаритные размеры (длина × ширина × высота), мм, не более | 110х90х125 | 130х90х120 |
| Длина проточной части с переходниками, мм, не более | 190 | 230 |
- Цена: 36 000 ₸
