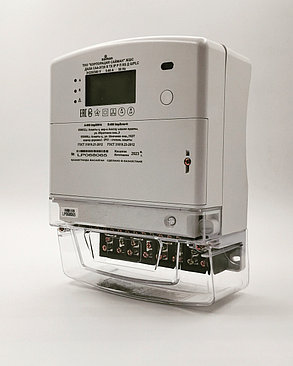

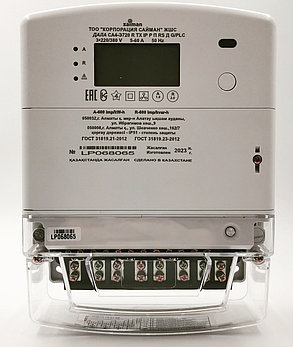

ТРЕХФАЗНЫЙ МНОГОТАРИФНЫЙPLC-МОДУЛЕМ И G- МОДУЛЕМДАЛА СА4-Э720 R TX IP P П RS Д G/PLC |
Назначение:
Электронный счетчик активной энергии переменного тока трехфазный ДАЛА СА4-Э720 R TX IP P П RS Д G/PLC Код LР с телеметрическим выходом предназначен для учета активной и реактивной, потребленной и генерируемой электрической энергии в трехфазных четырехпроводных цепях переменного тока по одному или нескольким тарифам со съемными взаимозаменяемыми PLC-модулем и G-модулем. По желанию Заказчика счетчик Код LР поставляется с PLC-модулем либо с G-модулем. В счетчике предусмотрено реле управления нагрузкой, что позволяет управлять нагрузкой с заданными ограничениями и при необходимости отключить нагрузку от сети.
Нормативное обеспечение:
Соответствие счетчика требованиям ГОСТ 31819.21-2012 (IEC 62053-21:2003) «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21 Статические счетчики активной энергии классов точности 1 и 2», ГОСТ 31819.23-2012 (IEC 62053-23:2003) «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23 Статические счетчики реактивной энергии» и СТ 233-1910-06-ТОО-12-2017
«Счетчики электронные электрической энергии» при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации.
Технические Характеристики:Класс точности По активной энергии в цепи фазы (F) По реактивной энергии в цепи фазы (F) Номинальное напряжение, V |
1,0 2,0 |
| 3x220/380 | |
| Предельный рабочий диапазон напряжений, V | от 0,8 до 1,15 Vном |
| Номинальный ток (максимальный ток), А | 5 (60) |
| Номинальное значение частоты сети, Hz | 50 ± 2% |
| Порог чувствительности счетчика не более, А, не более | 0,02 |
|
Активная и полная потребляемая мощность по цепям напряжения, не более, W и V•А соответственно |
2,0 и 10 |
| Потребляемая мощность по цепям тока, не более, V•А | 4,0 |
|
Телеметрический выход с передаточным числом, imp/kW•h, imp/kvar•h |
800 |
| Погрешность хода часов, не более, сек/сут | 2,0 |
| Габаритные размеры, не более, mm | 244,5*180*96 |
| Установочные размеры, не более, mm | 197,5*154 |
| Масса, kg | 1,855±001 |
| Межповерочный интервал, лет | 8 |
| Срок службы, лет | 24 |
| Гарантийный срок, лет | 1,5 |
|
При отключении напряжения сети часы работают от резервного источника питания. Ресурс резервного источника питания, лет |
10 |
| Число тарифных зон | 1-4 |
| Цена младшего разряда дисплея, kW•h, kvar•h | 0,01 |
| Тип счетного механизма | дисплей (ЖКИ) |
| Емкость счетного механизма, kW•h | 999999,99 |
| Степень защиты корпуса | IP51 |
| Средняя наработка до отказа, h | 150000 |
| Максимальный ток встроенного реле, А | 80 |
| Реле управления нагрузкой | + |
| PLC-модуль | + |
| G-модуль | + |
| Модуль LoRaWAN | - |
| Инфракрасный порт IrDa | + |
| Память | + |
| Интерфейс RS-485 | + |
| Датчик фиксации магнитного воздействия | + |
| Рабочий диапазон, °С | -40°С...+60°С |
| Основные | |
|---|---|
| Вес | 1.8 кг |
| Производитель | Корпорация Сайман |
| Максимальная рабочая температура | 60 °С |
| Гарантийный срок | 18 мес |
| Высота | 244 мм |
| Ширина | 180 мм |
| Страна производитель | Казахстан |
| Длина | 96 мм |
| Минимальная рабочая температура | -40 °С |
| Состояние | Новое |
| Количество фаз | 3 |
| Номинальный ток | 5 А |
| Максимальный ток | 60 А |
| Номинальное напряжение | 220/380 В |
| Тип подключения | Прямое |
| Количество тарифов | 10 |
- Цена: 135 000 ₸
