Описание

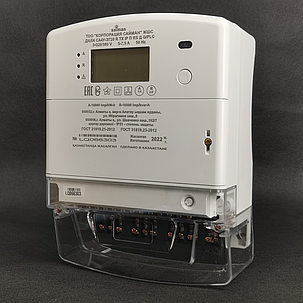

Электронный счетчик активной энергии переменного тока трехфазный ДАЛА СА4У-Э720 R TX IP П RS Д G/PLC с телеметрическим выходом.
Предназначен:
-
Для учета активной и реактивной, потребленной и генерируемой электрической энергии в трехфазных четырехпроводных цепях переменного тока по одному или нескольким тарифам со съемными взаимозаменяемыми PLC-модулем и G-модулем.
-
По желанию Заказчика счетчик Код LQ поставляется с PLC-модулем либо с G-модулем.
ТЕХНИЧЕСИКЕ ХАРАКТЕРИСТИКИ:
|
Класс точности По активной энергии в цепи фазы (F) По реактивной энергии в цепи фазы (F) |
1,0 2,0 |
|
Номинальное напряжение, V |
3×220/380 |
|
Предельный рабочий диапазон напряжений, V |
от 0,8 до 1,15 Vном |
|
Номинальный ток (максимальный ток), А |
5 (7,5) |
|
Номинальное значение частоты сети, Hz |
50 ± 2% |
|
Порог чувствительности счетчика не более, А, не более |
0,01 |
|
Активная и полная потребляемая мощность по цепям напряжения, не более, W и V•А соответственно |
2,0 и 10 |
|
Потребляемая мощность по цепям тока, не более, V•А |
4,0 |
|
Телеметрический выход с передаточным числом, imp/kW•h, imp/kvar•h |
16000 |
|
Погрешность хода часов, не более, сек/сут |
2,0 |
|
Габаритные размеры, не более, mm |
244,5*180*96 |
|
Установочные размеры, не более, mm |
197,5*154 |
|
Масса, kg |
1,605±001 |
|
Межповерочный интервал, лет |
8 |
|
Срок службы, лет |
24 |
|
Гарантийный срок, лет |
1,5 |
|
При отключении напряжения сети часы работают от резервного источника питания. Ресурс резервного источника питания, лет |
10 |
|
Число тарифных зон |
1-4 |
|
Цена младшего разряда дисплея, kW•h, kvar•h |
0,01 |
|
Тип счетного механизма |
дисплей (ЖКИ) |
|
Емкость счетного механизма, kW•h |
999999,99 |
|
Степень защиты корпуса |
IP51 |
|
Средняя наработка до отказа, h |
150000 |
|
Максимальный ток встроенного реле, А |
120 |
|
Реле управления нагрузкой |
— |
|
PLC-модуль |
+ |
|
G-модуль |
+ |
|
Модуль LoRaWAN |
— |
|
Инфракрасный порт IrDa |
+ |
|
Память |
+ |
|
Интерфейс RS-485 |
+ |
|
Датчик фиксации магнитного воздействия |
+ |
|
Рабочий диапазон, °С |
-40°С…+60°С |
